Fussgänger-Auto Ampel:

kleine Simulation einer Fussgänger-Auto Ampel bei der die verschiedenen Ampelphasen der beiden Ampeln möglichst realistisch dargestellt werden.
Dass heisst, dass beim Drücken des Tasters erst nach einer gewissen Zeit die Autofahrer eine "Gelb"-Phase haben und z.B wenn die Autofahrer gerade "Rot" bekommen haben, eine kleine Verzögerung bis die Fussgänger "Grün" haben ...

So sieht's aus (im Zweifel bitte original AVI downloaden von oben rechts: Video ~34MB):

↑ ←

Teile-Liste:

Arduino UNO
2x rote, 1x gelbe und 2x grüne LEDs
5x 220 Ω Wiederstände
1x 10k Ω Wiederstand
1x Taster
... und einige Steckkabel

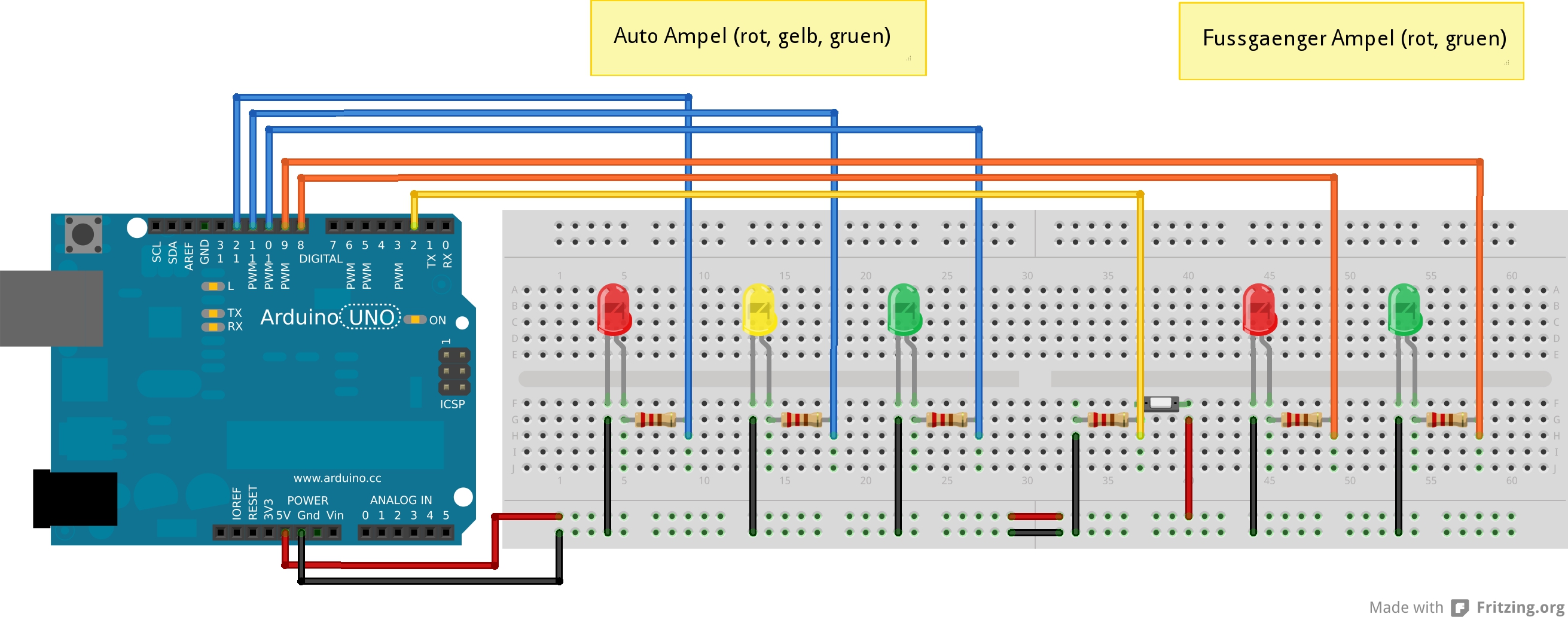

Schaltplan:

[ Verkehrsampel_Steckplatine_klein.jpg ]

↑ ←

Quelltext:

Quellcode ampel.ino
↑ ←

7-Segment-Anzeige x2:

Zwei 7-Segment Displays werden durch 2x 74HC_HCT4094 Shift Register ICs angesteuert.
Somit werden nur 3 Ausgänge vom Arduino gebraucht.
In diesem Beispielprogramm wird wiederholt von 0-99 gezählt und umgekehrt.

So sieht's aus (im Zweifel bitte original AVI downloaden von oben rechts: Video ~39MB):

↑ ←

Teile-Liste:

Arduino UNO
2x 7-Segment Displays
2x 74HC_HCT4094 Shift Register IC
4x 330 Ω Wiederstände
... und sehr viele Kabel

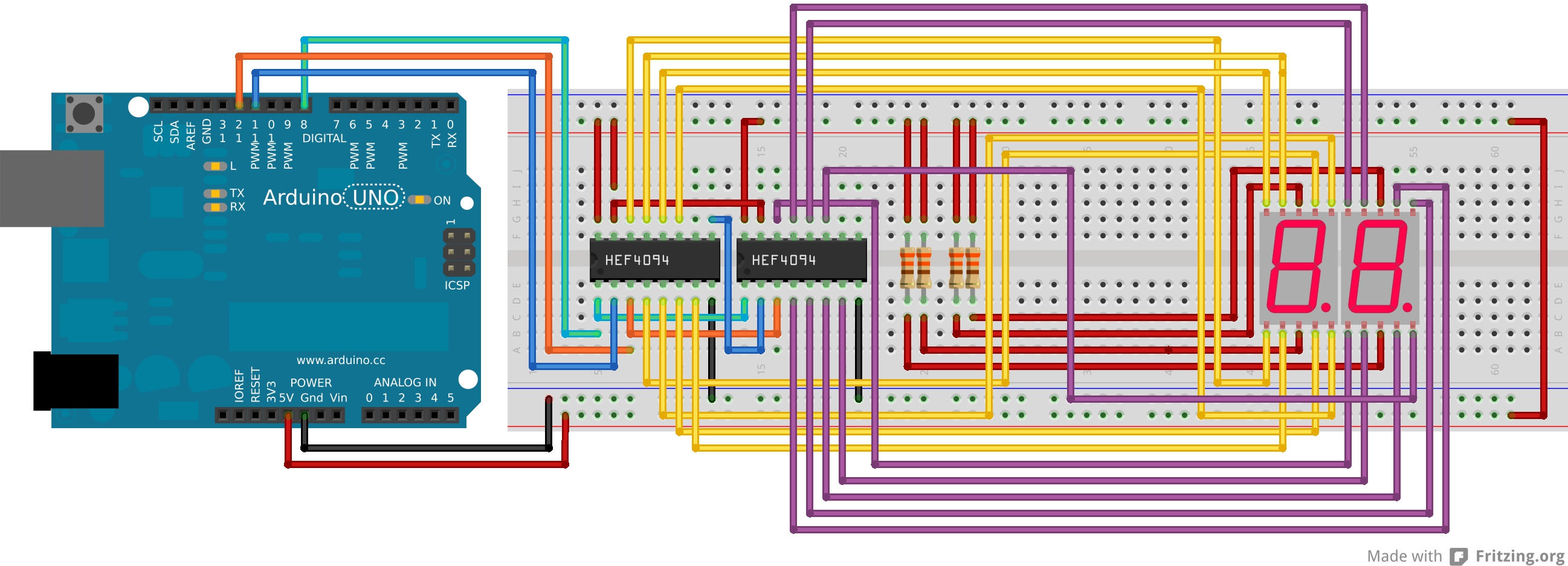

Schaltplan:

[ 7_Segement_x2_Steckplatine_klein.jpg ]

↑ ←

Quelltext:

Quellcode Sieben_Segment_x2.ino
↑ ←

Grüsse vom LCD-Display:

Grussbotschaft, die per Tastendruck mehrfarbig auf dem Mini-TFT-Bilschirm dargestellt wird.
Als "Bilschirmschoner", der per Knopfdruck deaktiviert wird, dient ein Bild von Bender (bendx.bmp), welches auf der SD-Karte (auf der Rückseite des TFT) gespeichert ist.

Bei dem TFT Modul ST7735R handelt es sich um ein 132 x 162 Pixel 262K Farben Display mit Serial Peripheral Interface (SPI) und Ansteuerung (auch über SPI) und Halterung für einer mini SD-Karte.
Die nötige Bibliothek ST7735 + Beispiele und das Bild (bendx.bmp) befindet sich in der Download Spalte.

So sieht's aus (im Zweifel bitte original AVI downloaden von oben rechts: Video ~48MB):

↑ ←

Teile-Liste:

Arduino UNO
1x ST7735R (Color Single-Chip TFT + mini SD-Steckplatz)
1x mini SD-Karte
1x 10k Ω Wiederstand
1x Taster
... und einige Kabel

↑ ←

Quelltext:

Quellcode gruesse.ino
↑ ←

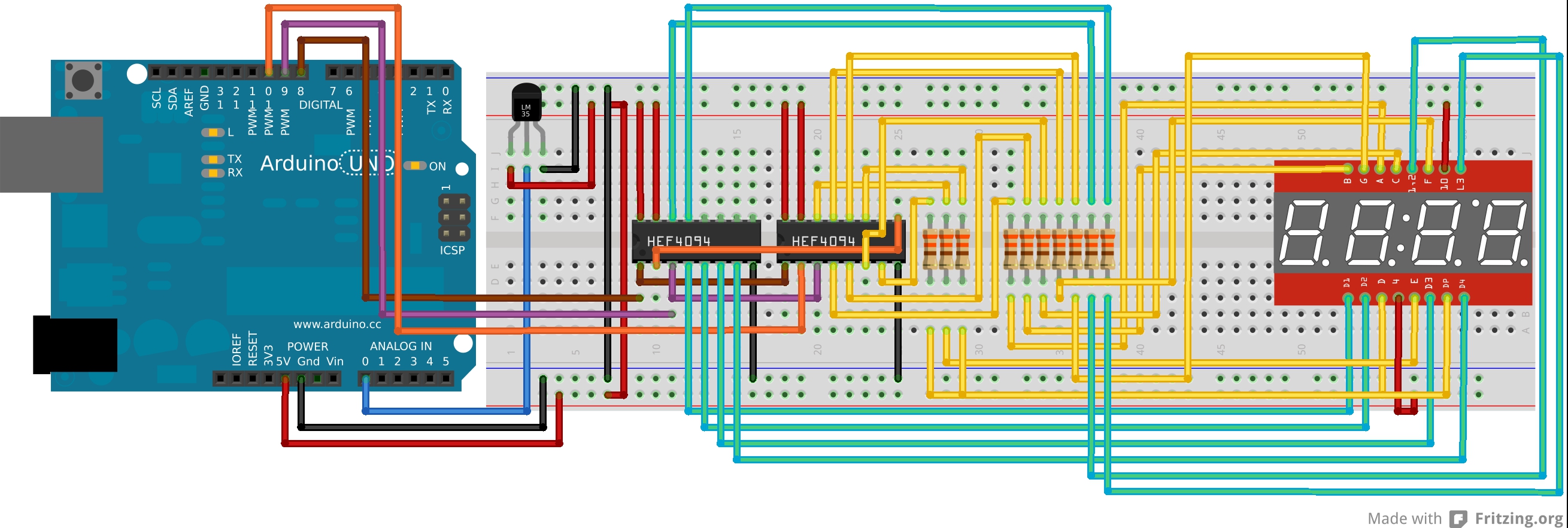

Temperatur + 7-Segment-Anzeige x4:

Zeigt die Temperatur gemessen durch TMP36 Sensor auf einem 7-Sement x4 Block an.
Der Temperatur-Bereich der angezeigt werden kann liegt bei: -9.9℃ − 99.9℃
(für Irland würde -5.0℃ − 18.0℃ vollkommen ausreichen! ☺).

So sieht's aus (im Zweifel bitte original AVI downloaden von oben rechts: Video ~37MB):
